GIEMSON GXA三相电力调整器
GXA系列智能电力调整器是颂锐机电科技(上海)有限公司针对中国市场开发出的数字调压器。GXA系列智能电力调整器操作简单，功能齐全，核心部件采用进口可控硅模块，极大的提升了产品的可靠性。三色LED灯，工作状态一目了然。可广泛用于工业各领域中的阻性或感性负载。
1. GXA智能电力调整器技术参数：
重要特点：可任意设置成：移相调压、过零调功、周波调功、负载中心接地或不接地。
|
序号 |
参数名称 |
技术参数 |
|
1 |
控制输入信号 |
4～20mA输入 |
|
2 |
接收阻抗 |
100Ω |
|
3 |
调节输出分辨力 |
0.2 ° |
|
4 |
线性化精度 |
± 0.3V |
|
5 |
负载方式 |
50Hz 三相 |
|
6 |
LED灯显示 |
4～20mA 输入信号指示：红色 运行状态指示灯绿色亮：运行， 黄色闪烁：停机 红绿灯交替闪烁：散热器超温。 |
|
7 |
缓启、缓停 |
0-120 秒可调 |
|
8 |
外部接点（无电压接点） |
开路：启动运行 闭合:停机 手动/自动（可切换） |
|
9 |
继电器报警输出 |
ALM，报警接点，容量240VAC1A（纯阻） |
|
10 |
80℃超温保护 |
散热器大于80℃禁止输出并报警 解除: 故障排除后,重新上电 |
|
11 |
风机启停 |
40℃温度开关控制风机的工作状态，散热器的温度超过40℃时，风机开始工作。 |
|
12 |
工作电压 |
48－660VAC |
|
13 |
单相电流范围 |
40－400A |
|
14 |
瞬时过电压（Vpk） |
1200 |
|
15 |
最大浪涌电流（Apk） |
850－2000 |
|
16 |
导通压降（Vpk） |
1.3 |
|
17 |
断态最大漏电流（mA） |
1.0 |
|
18 |
断开状态（dv/dt） |
500 |
|
19 |
环境工作温度 |
-30－60℃ |
|
20 |
环境存储温度 |
-30－90℃ |
2. 产品选型
|
型号 |
负载功率 |
|
GXA380D40 |
≤30KW |
|
GXA 380D60 |
≤43KW |
|
GXA 380D70 |
≤50KW |
|
GXA 380D90 |
≤60KW |
|
GXA380D110 |
≤73KW |
|
GXA380D130 |
≤86KW |
|
GXA380D150 |
≤100KW |
|
GXA380D180 |
≤120KW |
|
GXA380D220 |
≤148KW |
|
GXA380D260 |
≤170KW |
|
GXA380D300 |
≤200KW |
|
GXA380D400 |
≤265KW |
3. 产品安装
GXA系列电力调整器采用面板挂壁式安装，安装尺寸如下：
产品安装尺寸表
|
产品型号 |
整机外形尺寸 L*W*H（mm） |
安装孔距 L1*L2（mm） |
安装孔大小 R1*R2 (mm) |
|
GXA380D40 |
280mm×130mm×245mm |
100×260 |
5×10 |
|
GXA380D60 |
280mm×130mm×245mm |
100×260 |
5×10 |
|
GXA380D70 |
280mm×130mm×245mm |
100×260 |
5×10 |
|
GXA380D90 |
280mm×130mm×245mm |
100×260 |
5×10 |
|
GXA380D110 |
280mm×130mm×245mm |
100×260 |
5×10 |
|
GXA380D130 |
310mm×245mm×255mm |
140×290 |
5×10 |
|
GXA380D150 |
310mm×245mm×255mm |
140×290 |
5×10 |
|
GXA380D180 |
310mm×245mm×255mm |
140×290 |
5×10 |
|
GXA380D220 |
360mm×245mm×255mm |
140×338 |
5×10 |
|
GXA380D260 |
360mm×245mm×255mm |
140×338 |
5×10 |
|
GXA380D300 |
375mm×390mm×285mm |
245×360 |
5×10 |
|
GXA380D400 |
500mm×390mm×355mm |
245×480 |
5×10 |
控制面板端子
常规控制接线

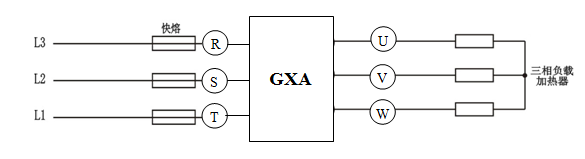

负载接线
