CRYDOM PMP 系列比例控制 SSR 固态继电器介绍与使用说明
Sensata Crydom PMP 系列基于微控制器的单相比例控制 SSR 经过精心设计，采用紧凑的 22.5 mm 外壳，可对输送到阻性负载的功率进行精确控制，在 90 至 600 VAC 时额定值为 25 至 90 安培。PMP 系列固态继电器可以使输出负载功率相对于模拟控制输入在 0 至 100% 范围内按比例变化。这可以通过两种不同的方法来实现：相角控制和连发控制（带分配过零）。可以通过位于 SSR 顶部的选择开关在装置上选择要使用的控制方法。该选择开关还可用于选择要在控制输入中使用的模拟信号类型。可以使用以下输入类型：0- 5 VDC，0-10 VDC 和 4-20 mA。PMP 系列比例 SSR 非常适用于灯调光和阻性加热控制，以及需要比例控制的其他类型应用。
产品特性
- 单相比例控制器
- 在 600 VAC 时输出额定值高达 90 A
- 可选操作模式：相角或连发控制
- 可选控制输入：0-5 VDC、0-10 VDC、4-20 mA
- 50/60 Hz 自适应操作频率功能
- 4-20 mA 输入不需要辅助电源
- LED 多功能状态指示器
- 带“升降机”螺栓接线端的接触器配置
- 符合 cURus、IEC 标准、CE 和 RoHS 标准
输入控制
| 描述 | 电压控制 | 电流控制 |
| 有效输入电压 [VDC]/电流 [mA] | 0-10，0-5 | 4-20 |
| 最大允许输入电压 [VDC]/电流 [mA] | 30 | 35 |
| 最大反向电压 [VDC]/电流 [mA] | -30 | -35 |
| 开启电压 [VDC]/电流 [mA] | 0.4 | 4.3 |
| 关断电压 [VDC]/电流 [mA] | 0.1 | 4 |
| 标称输入阻抗 [欧姆] | 28.8k | 230，在 20 mA 时 |
| 最长初始化时间 [毫秒] | 5 个周期 | 5 个周期 |
| 响应时间 | 1 个周期 | 1 个周期 |
负载输出
| 描述 | 25 A | 50 A | 90 A |
| 负载电流，一般用途 UL508（在 40°C 时）[ARMS] | 25 | 50 | 90 |
| 最小负载电流 [mArms] | 100 | 100 | 150 |
| 最大 1 周期浪涌电流 (50/60 Hz) [Apk] | 286/300 | 716/750 | 1290/1350 |
| 额定电流时的最大通态峰值压降 @ 额定电流[Vrms] | 1.15 | 1.15 | 1.2 |
| 熔断的最大 1/2 周期I²t (50/60 Hz) [A² sec] | 409/375 | 2563/2343 | 8320/7593 |
| 热阻（结-基板）(Rjc) [°C/W] | 0.49 | 0.27 | 0.2 |
| 额定电流时的最大功耗 [W] | 29 | 58 | 104 |
| 额定电流的推荐散热片（在 40ºC 时）[°C/W] | 2 | 1 | 0.36 |
| 最小功率因数（最大负载条件下） | 0.7 | 0.7 | 0.7 |
| 相角控制范围 [%] | 0 至 100 | 0 至 100 | 0 至 100 |
| 连发分配控制时基周期 | 0 至 20 个周期 | 0 至 20 个周期 | 0 至 20 个周期 |

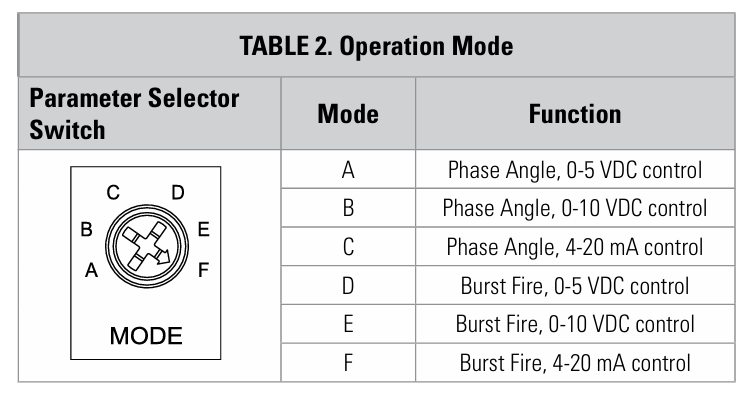

控制模式选择

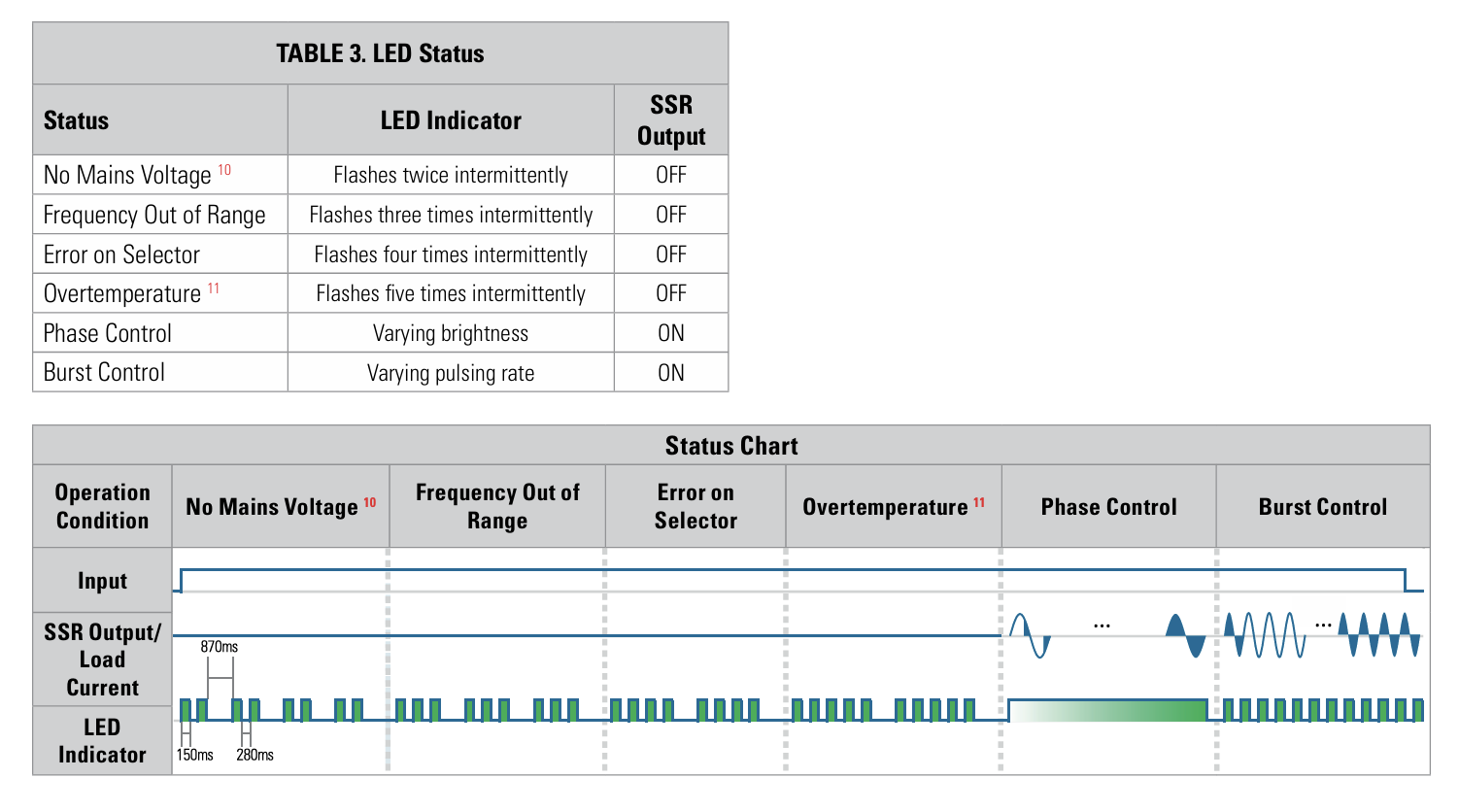

指示灯说明

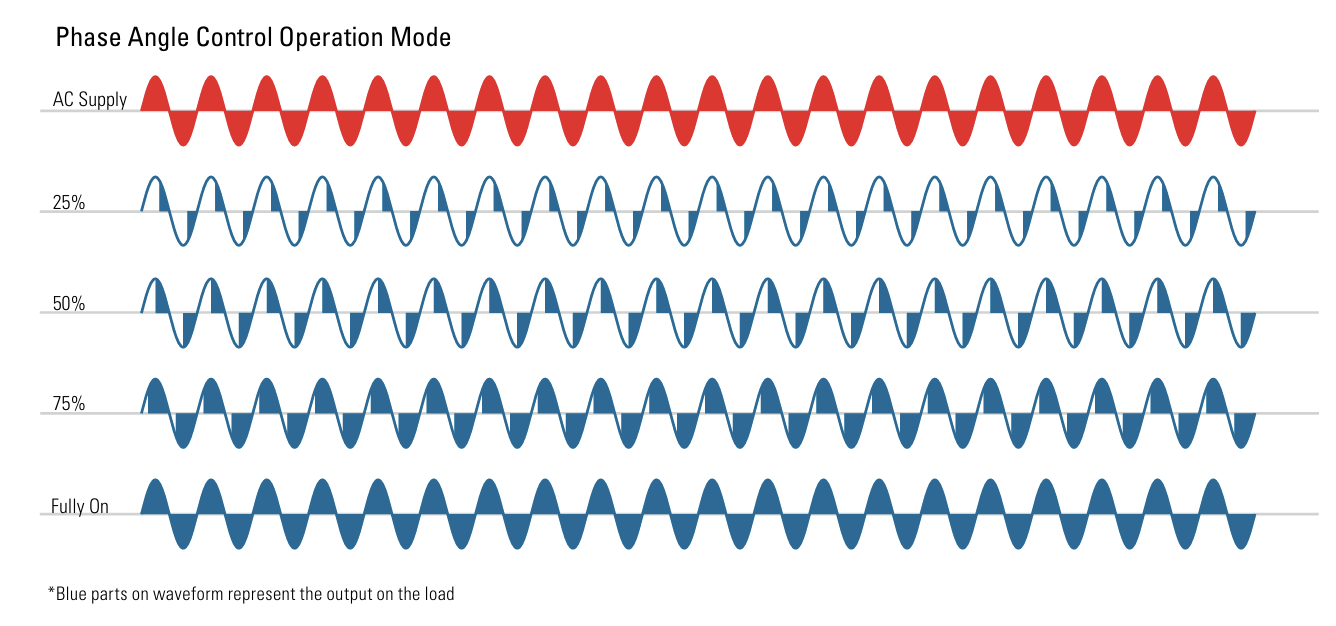

相位角控制输出

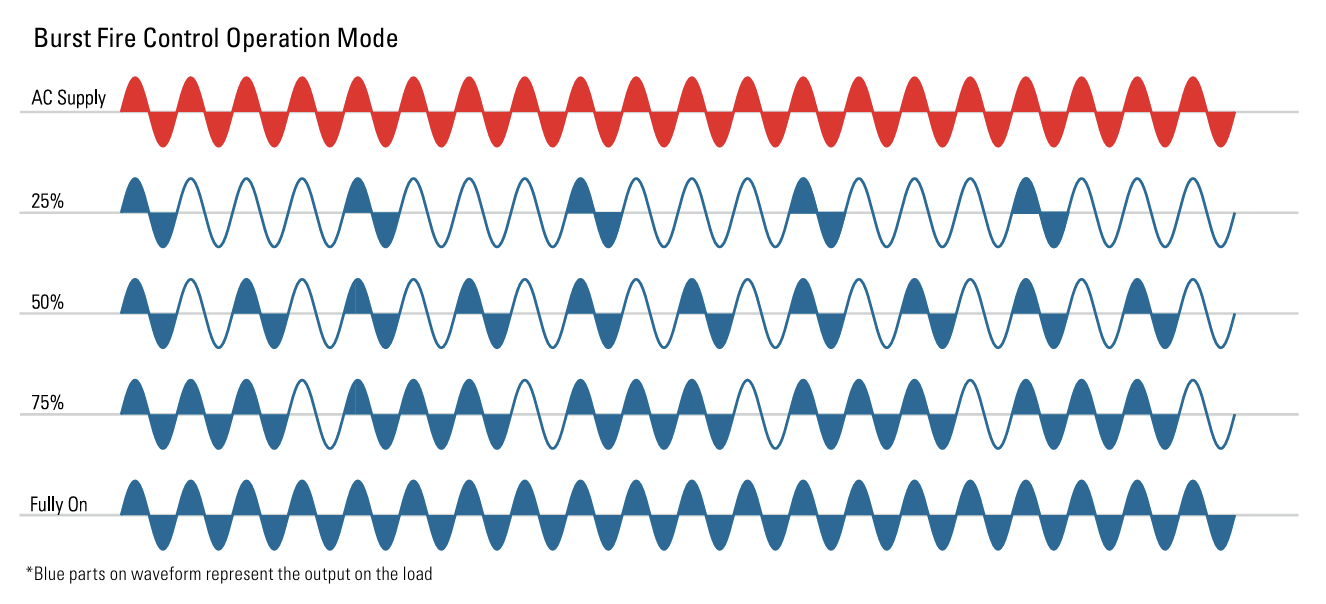

周波控制输出

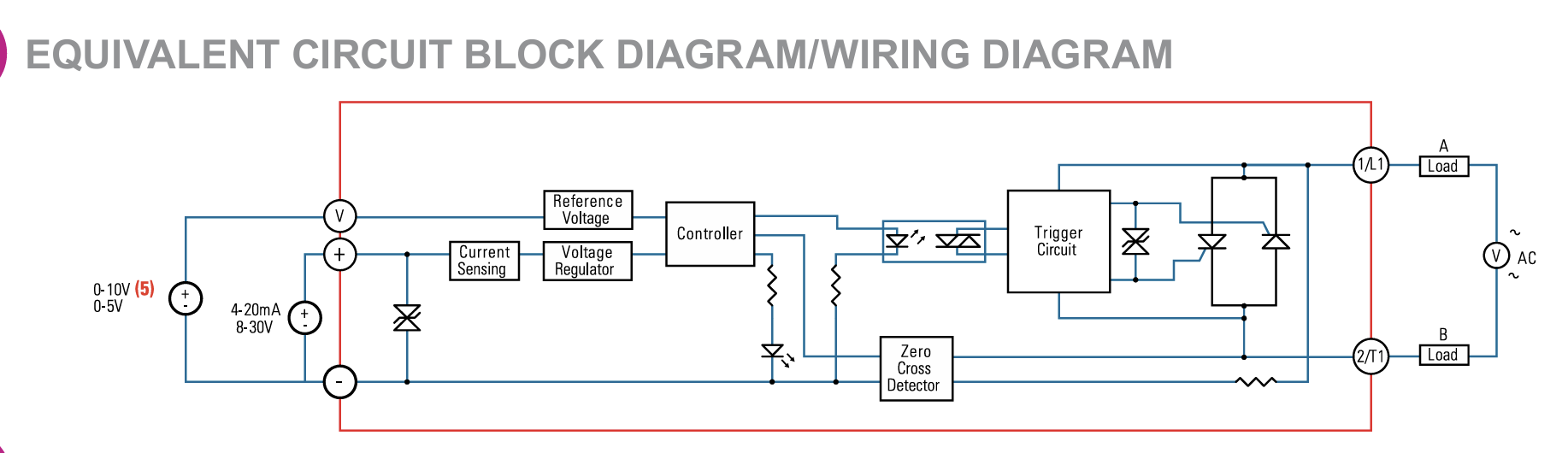

PMP系列接线说明
PMP 典型产品
| 产品型号 | 控制输入范围 | 最大负载电流 | 工作电压范围 |
| PMP2425W | 0-5 VDC、0-10 VDC、4-20 mA | 25 A | 90-280 VAC |
| PMP2425WP | 0-5 VDC、0-10 VDC、4-20 mA | 25 A | 90-280 VAC |
| PMP2450W | 0-5 VDC、0-10 VDC、4-20 mA | 50 A | 90-280 VAC |
| PMP2450WP | 0-5 VDC、0-10 VDC、4-20 mA | 50 A | 90-280 VAC |
| PMP2490W | 0-5 VDC、0-10 VDC、4-20 mA | 90 A | 90-280 VAC |
| PMP2490WP | 0-5 VDC、0-10 VDC、4-20 mA | 90 A | 90-280 VAC |
| PMP4825W | 0-5 VDC、0-10 VDC、4-20 mA | 25 A | 345-530 VAC |
| PMP4825WP | 0-5 VDC、0-10 VDC、4-20 mA | 25 A | 345-530 VAC |
| PMP4850W | 0-5 VDC、0-10 VDC、4-20 mA | 50 A | 345-530 VAC |
| PMP4850WP | 0-5 VDC、0-10 VDC、4-20 mA | 50 A | 345-530 VAC |
| PMP4890W | 0-5 VDC、0-10 VDC、4-20 mA | 90 A | 345-530 VAC |
| PMP4890WP | 0-5 VDC、0-10 VDC、4-20 mA | 90 A | 345-530 VAC |
| PMP6025W | 0-5 VDC、0-10 VDC、4-20 mA | 25 A | 420-600 VAC |
| PMP6025WP | 0-5 VDC、0-10 VDC、4-20 mA | 25 A | 420-600 VAC |
| PMP6050W | 0-5 VDC、0-10 VDC、4-20 mA | 50 A | 420-600 VAC |
| PMP6050WP | 0-5 VDC、0-10 VDC、4-20 mA | 50 A | 420-600 VAC |
| PMP6090W | 0-5 VDC、0-10 VDC、4-20 mA | 90 A | 420-600 VAC |
| PMP6090WP | 0-5 VDC、0-10 VDC、4-20 mA | 90 A | 420-600 VAC |
